LED Kennzeichenbeleuchtung

Nachrüstung der Original LED Kennzeichenbeleuchtung bei MJ 2011

Nachfolgend wird beschrieben wie Sie beim Audi A1 8X MJ (Modelljahr) 2011 die Original LED Kennzeichenbeleuchtung nachrüsten können.

Teil 1 - Softwareanpassung

Vorwort:

Dieser Teil muss nur ausgeführt werden, wenn noch eine ältere Version auf dem BCM ist (kleiner als 0653).

Alle mit einem 1.6l TDI, die die Werkstattaktionen schon hinter sich gebracht haben, haben diese Version schon mittels SVM geflasht bekommen.
Das heißt dort muss nichts geflasht, und codiert werden!


Benötigt:

• ISO-Datei
• CD-Rohling

Anleitung:

Die ISO-Datei herunterladen und auf den Rohling brennen.

Wenn dies geschehen ist, die CD mit zum Händler nehmen und sagen, dass das Update aufgespielt werden soll, was sich auf der CD befindet.
Dies funktioniert beim Händler mittels Tester, auf dem VAS-PC installiert ist.


Schritt für Schritt in VAS-PC:

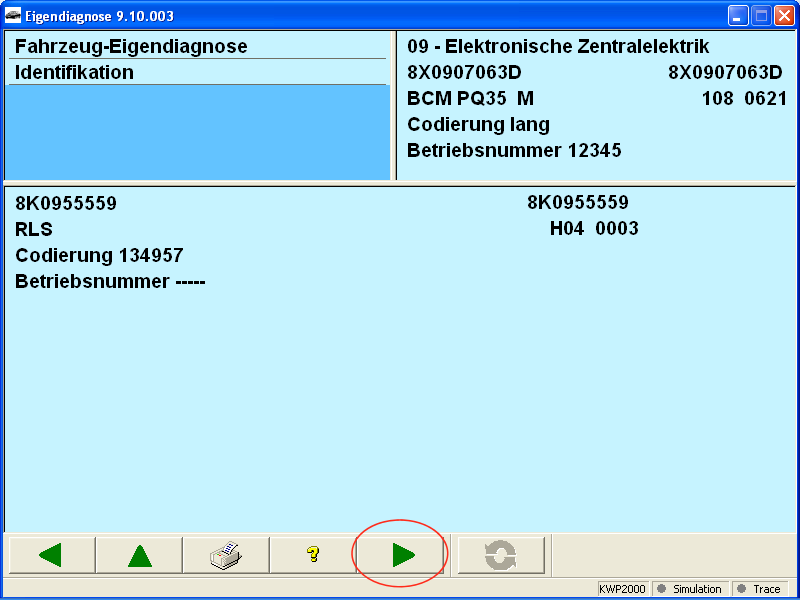

CD einlegen und dann den rot markierten Stellen folgen.












Codieren:

Wenn das Update abgeschlossen ist, muss noch codiert werden:

1. STG 09 (Bordnetz) auswählen
2. STG Codierung -> Funktion 07
3. Byte 17
4. Bit 7 aktivieren

Teil 2 - Hardwarenachrüstung

Um die Kennzeichenbeleuchtung beim Audi A1 8X auf die Original LED KZBL nachzurüsten / umzubauen müssen folgende Komponenten ausgetauscht werden

Benötigt:

• 2 x 4G0 943 021 (Kennzeichenleuchte LED)
• 2 x 000 979 020 E (Leitung)
• 2 x 3B0 972 712 (Steckergehäuse)
• 2 x 000 979 009 E (Leitung)
• 2 x 4B0 971 832 (Steckergehäuse)
• Lötutensilien
• Schrumpfschlauch
• ggf. Filzklebeband

Anleitung:

Zuerst "000 979 009 E" und "4B0 971 832" wie auf dem Bild zusammenfügen.

Danach "000 979 020 E" und "3B0 972 712" zusammen stecken.

Als nächstes die Kabel auf die gezeigte Länge kürzen.

Dann die Stecker zusammenlöten. Dabei ist darauf zu achten, dass

1 mit 1

und

2 mit 2

verbunden wird (Zahlen stehen auf den Steckergehäusen).

Als Letztes nach Bedarf noch mit Filz einwickeln, dass der Adapter nicht in der Heckklappe klappert.

Einbauen:

Hier kann nach Bedienungsanleitung vorgegangen werden.

Einige Bilder vom Einbau gibt es hier zu sehen:

Umrüsten auf LED-Kennzeichenbeleuchtung

Hardwarenachrüstung:

(erstellt von: Johannes | a1talk.de)
